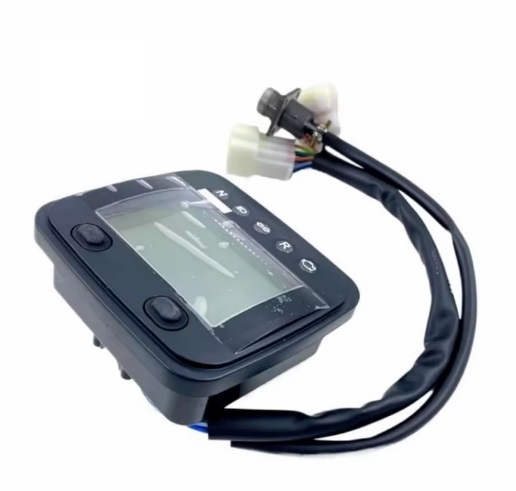

Приборная панель Linhai EFI и ЭБУ Delphi MT05.2

Для включения режима самодиагностики надо включить и выключить зажигание 5 раз. После этой процедуры лампа Check Engine на приборной панели будет отмаргивать четырехзначные коды ошибок (если они присутствуют). 10 вспышек - ноль, одна вспышка - один и так далее. Коды ошибок будут воспроизводится последовательно, циклично.

Для электронной диагностики можно использовать переходник J1962 или подкинуть пины непосредственно на OBD2 разъем.

ЭБУ версии MT05 и MT05.2 не имеют CAN шины, по этому подключение происходит через K-Line. Более поздние ЭБУ MT05.3 поддерживают CAN шину.

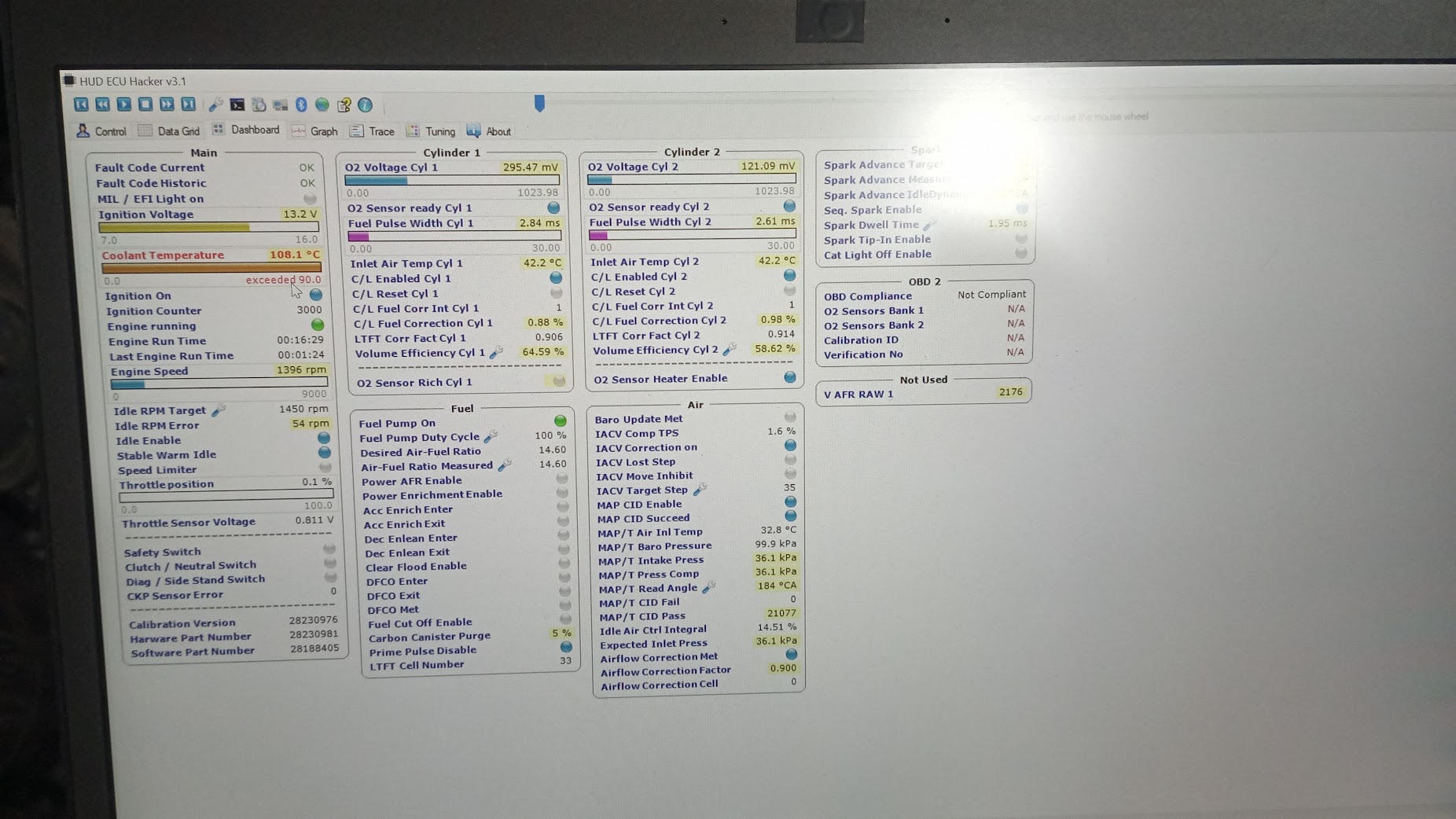

Подключение для чтения ошибок и просмотра данных телеметрии можно произвести через ПО HUD ECU Hacker. Так же данное программное обеспечение позволяет изменять некоторые параметры "на лету" и корректировать калибровки датчиков.

Домашняя страница HUD ECU Hacker netcult.ch/elmue/HUD%20ECU%20Hacker/#Supported_ECUs

Распиновка приборной панели:

1. Черный - Плюс замка зажигания
2. Зеленый - Основной минусовой
3. Коричнево-белый - Индикация 4х4
4. Синий - Лампа индикации включенного дальнего света
5. Бело-черный - Лампа MIL (Check Engine)
6. Зелено-белый - Лампа индикации нейтрали
7. Зелено-красный - Датчик температуры ОЖ
8. Желто-белый - Датчик уровня топлива
9. Сине-желтый - Тахометр с ЭБУ
10. Фиолетовый - индикация аварийной сигнализации
11. Голубой - Индикация включенного левого поворота
12. Оранжевый - Индикация включенного правого поворота
13. Датчик скорости
14. Датчик скорости
15. Датчик скорости

Распиновка диагностического разъема:

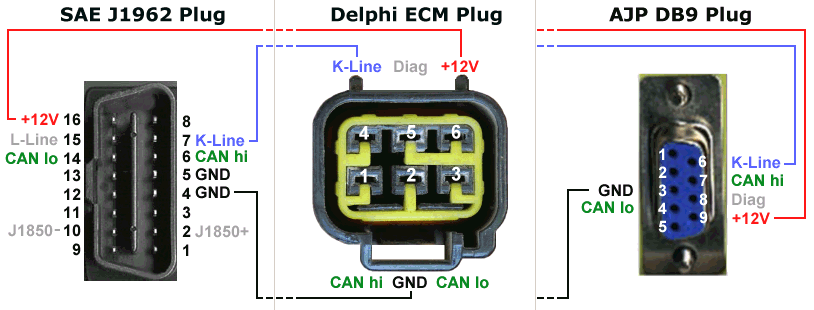

1. Темно-синий - Can Hi (Идет на 8 Pin J1) (OBD2 6 pin)
2. Зеленый - Минус питания 12V (OBD2 4-5 pin)
3. Голубой - Can Lo (Идет на 7 Pin J1) (OBD2 14 pin)
4. Коричнево-красный - K-line (Идет на 3 Pin J2) (OBD2 7 pin)
5.  -II-
6. Красный - Плюс питания 12V (OBD2 16 pin)

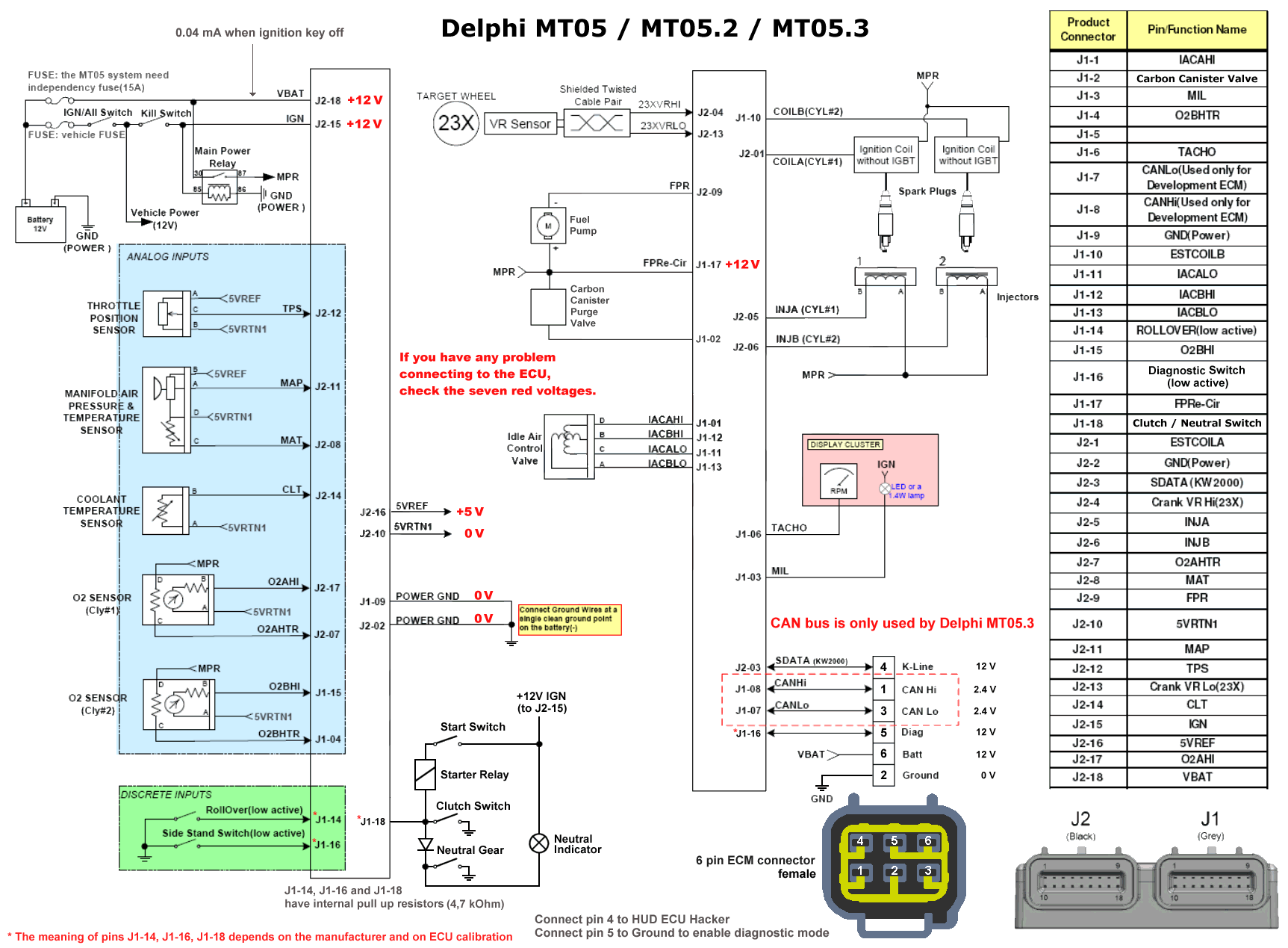

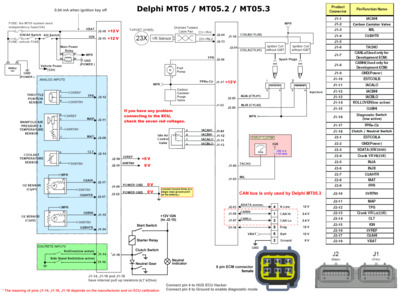

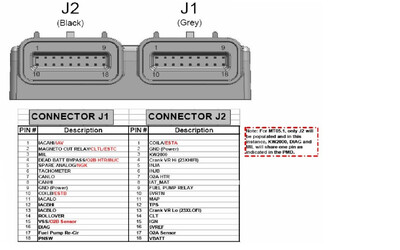

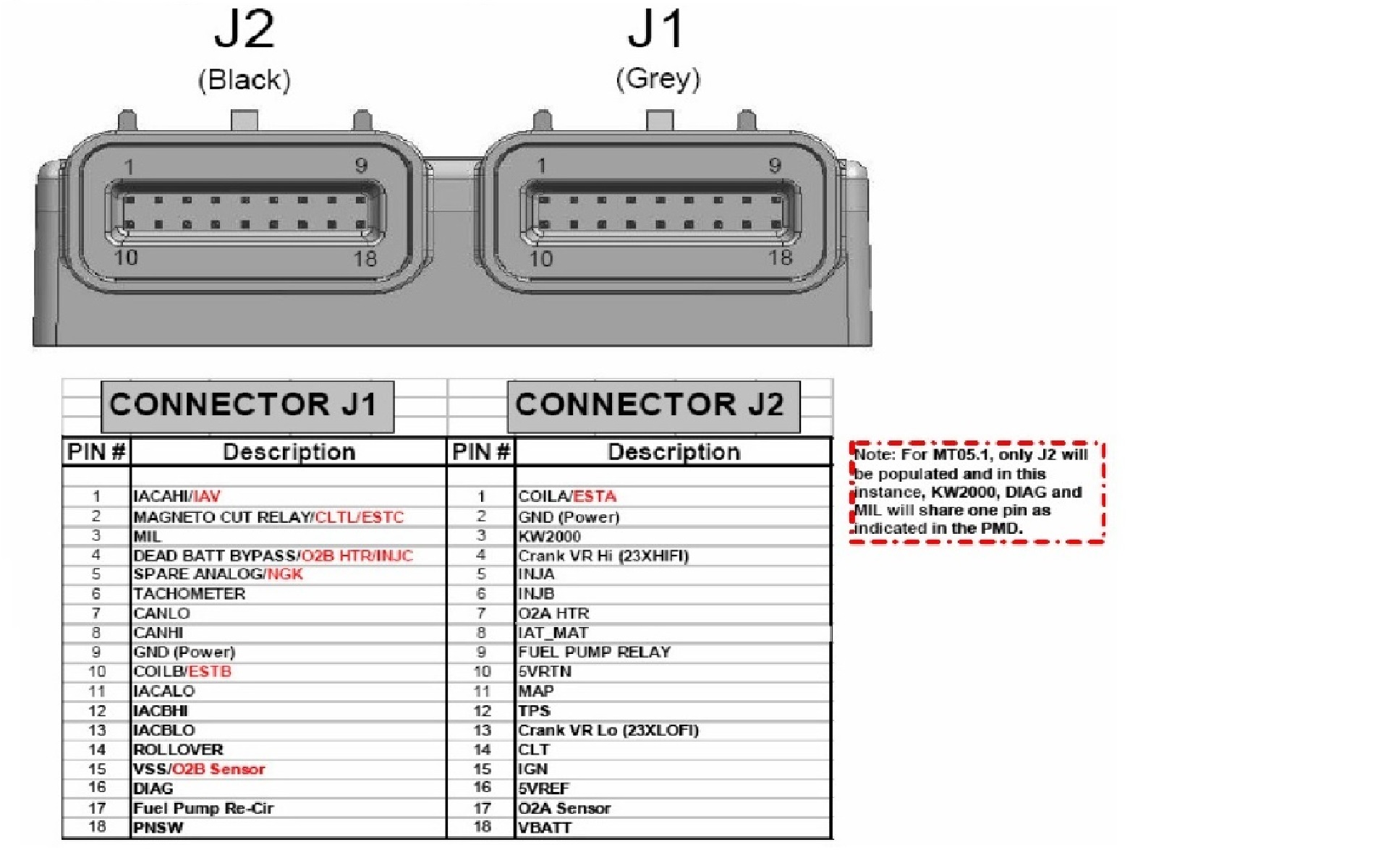

Распиновка ЭБУ Delpi MT05 разъема:
